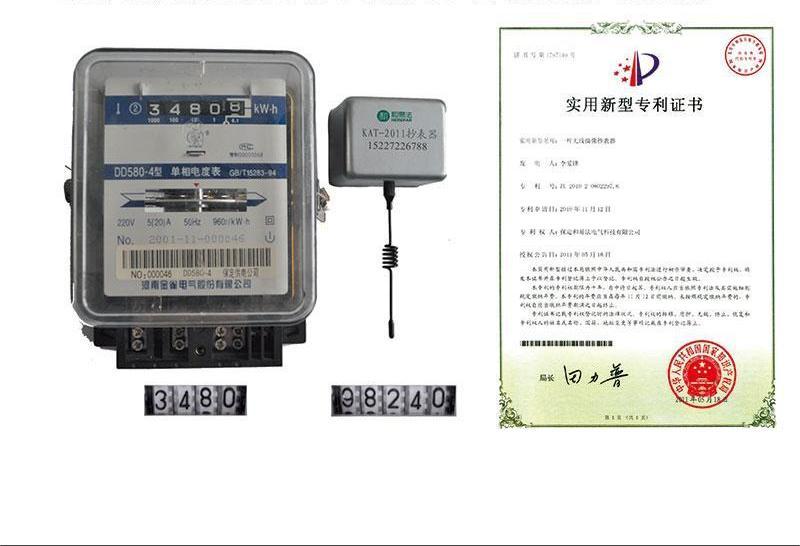

抄表器的主要安裝點為廣大農村的一戶一表和灌溉機井的電表，抄表器直接安裝在原有電度表

的表盤上，安裝簡便，不需任何外部接線和人工設置參數，定時自動拍照和遠傳。

抄表器每天的0點、8點、16點分別拍照一次，將帶有時標的圖片信息通過ZiaBee網絡傳到集

中器或中繼器，得到確認信息后，自動關斷進入待機狀態。

中繼器安裝在表比較集中處的電桿頂，安裝有太陽能極板和電池，在抄表器開始工作前的1小

時開始工作，可以接收本范圍內的所有抄表器的信息，并轉發到集中器。

集中器安裝在配電變壓器上，配有太陽能極板和電池，按時收取此臺區內所有抄表器的圖片信

息，進行圖像識別處理，將數據信息統一打包后通過G3網絡傳輸?shù)诫娏镜某碇行摹Ｃ總€(gè)集中

器可接收500個抄表器的圖片信息，每一次抄表的圖片和轉換后的數據都單獨帶時標存儲。

集中器儲存所有電度表近三個月內的所有電量信息和圖片信息，可儲存9年內所有電度表每月

1日和抄表日抄表的圖片信息。抄表中心可任意調取任一個抄表器保存的任一張圖片信息。
